Ouyue Electric пусна двуслойна обвивка на разпределителна кутия с отделен метал: с отделни зони за силен и слаб ток и предварително инсталирани шпилки, съкращава времето за сглобяване на пълните комплекти

I. Реално заснемане на масово производство: Стандартизираните шкафове се подреждат и излизат от производствената линия, представяйки интуитивно способността за доставка на партиди

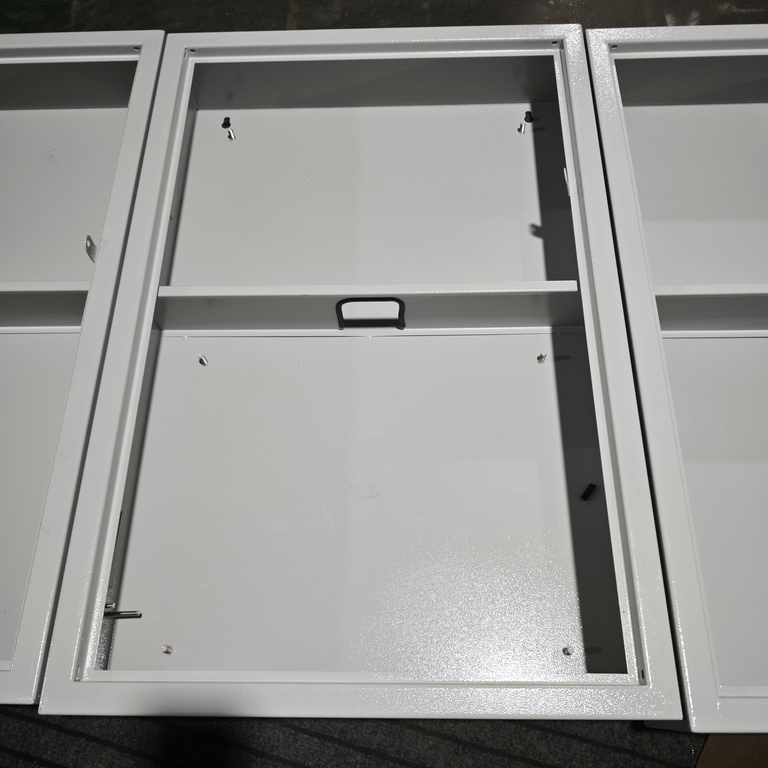

Първата истинска снимка заснема сцената на ред двуслойно разделени метални разпределителни кутии, поставени една до друга в зоната за сглобяване на цеха. Корпусът на шкафа все още не е монтирал панела на вратата, но детайлите от процеса на обработка на ламарината на самото тяло на кутията са напълно разкрити - ръбовете и ъглите на рамката са правилни, линиите на огъване на ръбовете са спретнати, а заваръчните шевове са гладки без неравности.

Основното тяло на шкафа е изработено от висококачествена студено валцована стоманена плоча, която е оформена чрез лазерно рязане и CNC огъване в едно цяло. Рамката на кутията е удебелена и подсилена, със силни способности за носене и устойчивост на удар. Повърхността е претърпяла фосфатиране за отстраняване на ръжда и обработка с високотемпературно електростатично епоксидно прахово покритие. Покритието е матово бяло в цвят слонова кост, с равномерна и гладка повърхност на боята.

 Отличава се с предотвратяване на ръжда, устойчивост на корозия, устойчивост на надраскване и не е склонен към пожълтяване, което го прави подходящ за продължителна употреба в сухи вътрешни среди. Външният вид с бяло прахово покритие е семпъл и модерен и е силно координиран с интериорната среда на фабрики, разпределителни помещения на сгради, лаборатории и др.

Процесна връзка	Метод на обработка	функция
Основен материал	Висококачествена студено валцована стоманена плоча, формована чрез CNC огъване в едно цяло	Висока якост, не е склонна към деформация, а рамката е удебелена и подсилена
Заваряване	Прецизно точково заваряване, като заваръчният шев е шлифован гладко	Уплътнителната основа е добра, без неравности или остри ръбове
Предварителна обработка	Фосфатиране за отстраняване на ръжда	Увеличете адхезията на праховите покрития и осигурете устойчив на ръжда основен слой
Покритие	Високотемпературно електростатично епоксидно прахово покритие, матово бяло в цвят слонова кост	Антиръжда, антикорозия, устойчива на надраскване и неподатлива на пожълтяване

II. Подробно обяснение на вътрешната структура: Интегрирана преградна преграда + предварително монтирани шпилки, опростяващи пълния монтаж от нивото на ламарината

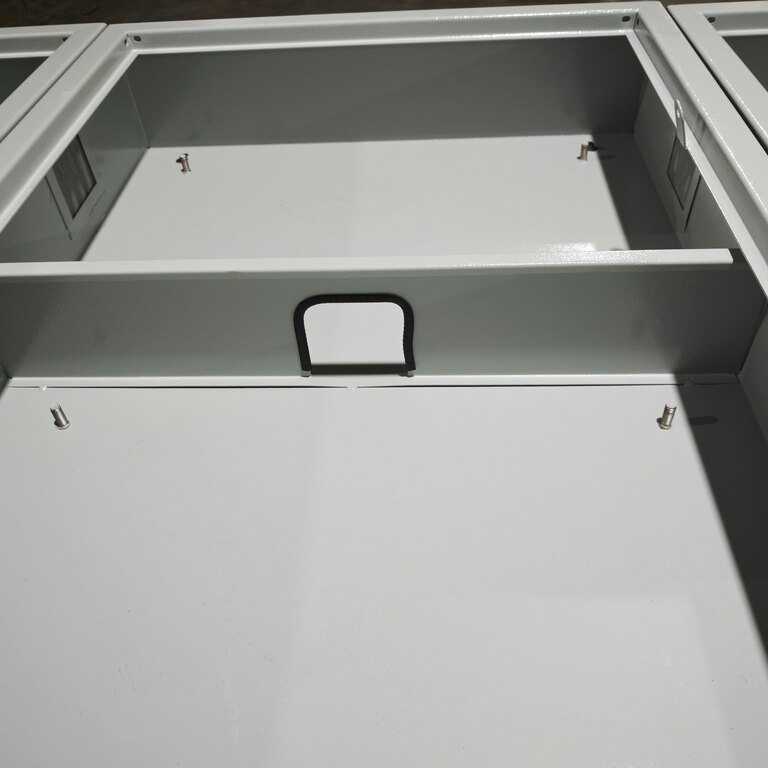

Втората реална снимка отваря вътрешната структура на шкафа, ясно представяйки основния дизайн на този продукт - двуслойната преграда и предварително инсталираната система от шпилки.

Интегрирана метална преградна дъска: Силното и слабото електричество са разделени, а окабеляването е изрядно

Вътре в кутията е хоризонтално монтирана интегрирана метална преградна плоча, която разделя вътрешната кухина на две независими инсталационни отделения в горната и долната част. Преградата е заварена и фиксирана към рамката на кутията, като се отличава с висока якост, устойчивост на огъване и способност да поддържа по-тежки електрически компоненти. Основната стойност на тази структура се състои в постигането на разделяне на силно и слабо електричество или йерархичното подреждане на компонентите:

Горно отделение:Може да се използва за инсталиране на контролни и сигнални компоненти като инструменти, светлинни индикатори, PLC модули, клемни блокове и др.

Долно отделение:Използва се за подреждане на захранващи компоненти на главната верига, като прекъсвачи, контактори, термични релета и медни шини.

Горното и долното отделение са физически изолирани, за да се предотврати влиянието на електромагнитните смущения, генерирани от големия ток в главната верига, върху точността на сигнала на управляващата верига. В същото време кръстосаната интерференция на линиите е значително намалена, а разграничителните линии са ясни с един поглед по време на поддръжка.

Преминаване на проводника: Горното и долното отделение са свързани помежду си и не се използва странично навиване

В средата на преградата се отваря дълъг ивичен проход от тел. Проводниците между горното и долното отделения могат да бъдат директно свързани през този проход, без да се налага да обикаляте отстрани на кутията за окабеляване. Този подробен дизайн прави пътя на окабеляването най-кратък и правилен. Кабелните скари могат да бъдат директно подравнени с кабелните кръстовища за полагане, като едновременно с това се повишава ефективността на монтажа и естетическата привлекателност.

Предварително инсталирани фиксирани шпилки от неръждаема стомана в четирите ъгъла: елиминиране на необходимостта от пробиване и нарязване на резби на място

Фиксирани болтове от неръждаема стомана са предварително заварени в четирите ъгъла както на горната, така и на долната част на шкафа, ключова характеристика на дизайна, която значително намалява общото време за сглобяване. При традиционните инсталации в шкаф, монтирането на електрически компоненти изисква измерване на място, позициониране, пробиване и нарязване на резби – процеси, които не само отнемат време, но също така носят риск от неправилно подравнени отвори, водещи до несигурни инсталации. С предварително монтираните шпилки този процес се премества напред към етапа на производство на ламарина. При получаване на шкафа, монтажниците могат директно да закрепят инструменти, релси на прекъсвачи, монтажни задни плочи, клемни блокове и други компоненти с помощта на болтове на предварително пробитите шпилки, елиминирайки необходимостта от механична обработка на място.

Вземайки разпределителна кутия с 10 вериги като пример, предварително инсталираният дизайн на болта може да спести приблизително 30 до 40 минути време за сглобяване. При мащабни инженерни поръчки натрупаните спестявания на труд и разходи за време са значителни.

III. Корпус на вратата и монтаж: Пълен комплект, подходящ за различни сценарии на приложение

Лявата страна на кутията е запазена за монтаж на панти на вратата и е съчетана с бяла врата на кутия със същата спецификация. На снимката се вижда, че панелите на вратата от същата партида са поставени отстрани в очакване на монтаж. Корпусът на вратата може да бъде оборудван с ключалки и прозорци за наблюдение според изискванията на клиента. След затваряне може да постигне прахоустойчива защита и да попречи на непрофесионалистите да правят грешки.

Методът на инсталиране приема открит тип, монтиран на стена. Гърбът на кутията е запазен с отвори за окачване, които могат да бъдат директно фиксирани на стената без допълнителни скоби. За сценарии, които изискват наземна инсталация, по желание може да бъде оборудвана и основна скоба.

IV. Типични сценарии за приложение

Стандартизираната ламарина на обвивката на двуслойно разделената метална разпределителна кутия и гъвкавата предварително инсталирана система от шпилки я правят подходяща за различни сценарии за разпределение и управление на енергия на закрито

Сградно електроразпределение: Подовите разпределителни кутии, кутиите за управление на осветлението, главните превключватели и разклонителните превключватели са разположени съответно в горните и долните отделения.

Индустриален контрол:PLC контролен шкаф, електрическа контролна кутия за съвпадение на оборудването. Контролерите и терминалите са монтирани в горното отделение, а задвижващите компоненти са подредени в долното отделение.

Лаборатория и чист цех:Външният вид с бяло прахово покритие е в хармония с вътрешната среда, отговаряйки на прахоустойчивите и естетическите изисквания на чистите сценарии.

Доставка на партиден инженеринг:Стандартизираната структура поддържа мащабно производство и бърза доставка, подходяща за централизирано съвпадение на мащабни строителни проекти.

V. От ламарина до пълни комплекти: Опростете процеса на сглобяване със стандартизирани корпуси

Ouyue Electric се ангажира да предоставя на клиентите по-ефективни и стандартизирани решения за електрически кутии вниво на производство на ламарина. Металните кутии с двойни отделения се отличават с интегрирано разделяне, предварително инсталирани монтажни шипове и стандартизирана рамка, предлагайки продукти за корпуси на производители на панели и инженерни изпълнители, които комбинират структурна здравина с лесен монтаж.

След като чертежите на продукта бъдат потвърдени, завършването на готовия продукт отнема само 7 дни.Независимо дали имате нужда от стандартни спецификации или персонализирани дизайни, базирани на вашите чертежи,моля, изпратете ни вашите технически изисквания,и ние незабавно ще предоставим предложения за решения и планиране на примерна продукция.
