Новият разпределителен шкаф XL-21 на Ouyue Electric беше пуснат на пазара и първата партида е предназначена за Южна Корея

I. Разделена горна и долна конструкция

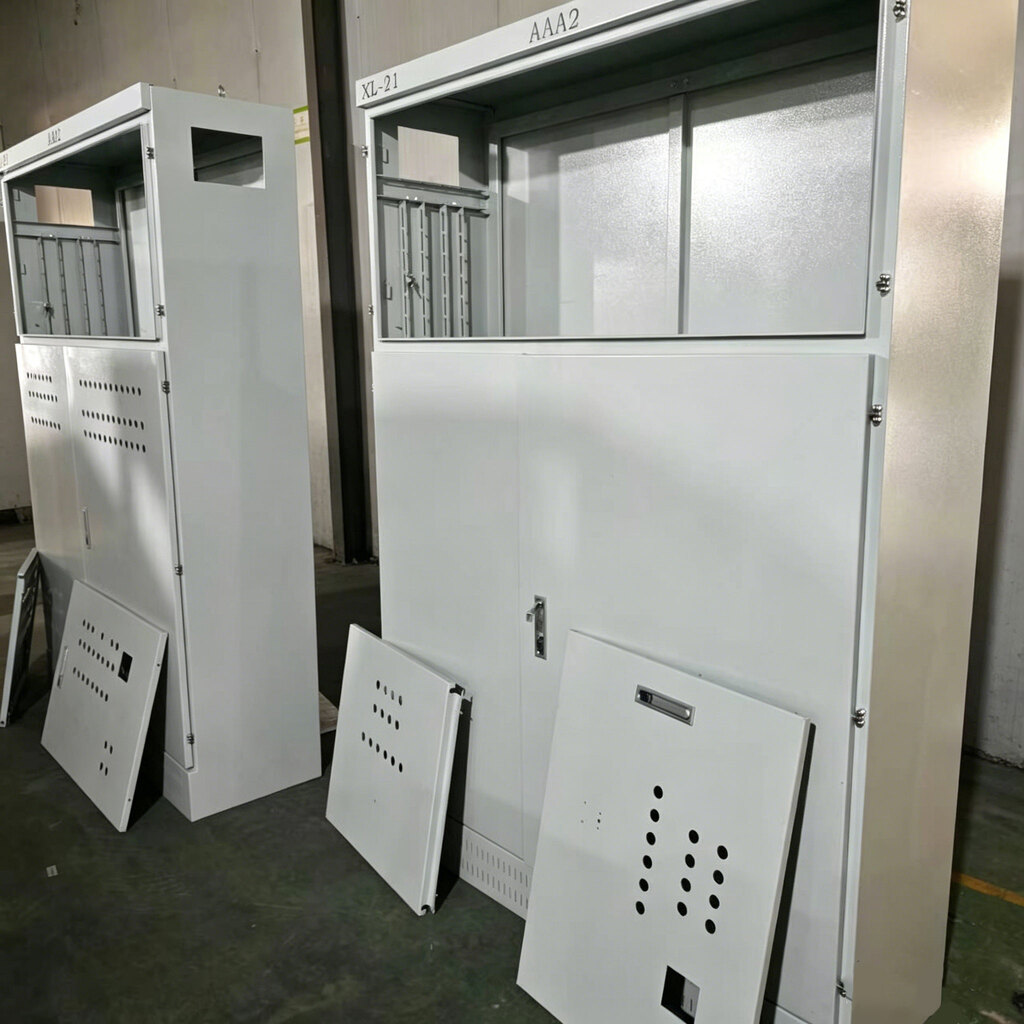

Първата реална снимка показва цялостния външен вид на разпределителния шкаф XL-21. Кабинетът възприема дизайн на разделена горна и долна структура, ясно разделящ функционалните зони на две независими пространства, горно и долно.

Горна част: Област на прозореца за наблюдение на инструмента

Прозрачна позиция за монтаж на прозореца е запазена в горната част на шкафа за подреждане на амперметри, волтметри, светлинни индикатори, превключватели и други компоненти за измерване и показване. Персоналът по експлоатацията и поддръжката не трябва да отваря вратата на шкафа. Те могат да четат електрически параметри и да определят работното състояние в реално време през прозореца, което значително подобрява ефективността при ежедневната проверка и откриването на неизправности. Горната част на шкафа е запазена за идентификационни позиции, които могат да бъдат залепени с номера на вериги, табели с наименование на оборудването или предупредителни етикети за безопасност според изискванията на клиента.

Долна част: Отделение за управление на главния превключвател

Отделението за управление на главния превключвател в долната част на шкафа е оборудвано с независима ключалка на вратата. Повърхността на вратата на шкафа е оборудвана с множество комплекти кръгли отвори за разсейване на топлината, които образуват предни и задни конвекционни въздушни канали със задна плоча за разсейване на топлината със същата спецификация на гърба на шкафа. Докато се осигурява вентилация и разсейване на топлината, диаметърът на кръглите отвори се контролира в точката на баланс между предотвратяването на прах и разсейването на топлината, намалявайки навлизането на прах. Вратата на склада е оборудвана със специална механична ключалка, за да се предотврати неупълномощен персонал от неправилна работа и да отговаря на изискванията за управление на електрическата безопасност на индустриалните обекти.

II. Вътрешна регулируема инсталационна система: Един комплект шкафове е съвместим с множество схеми за разпределение на мощността

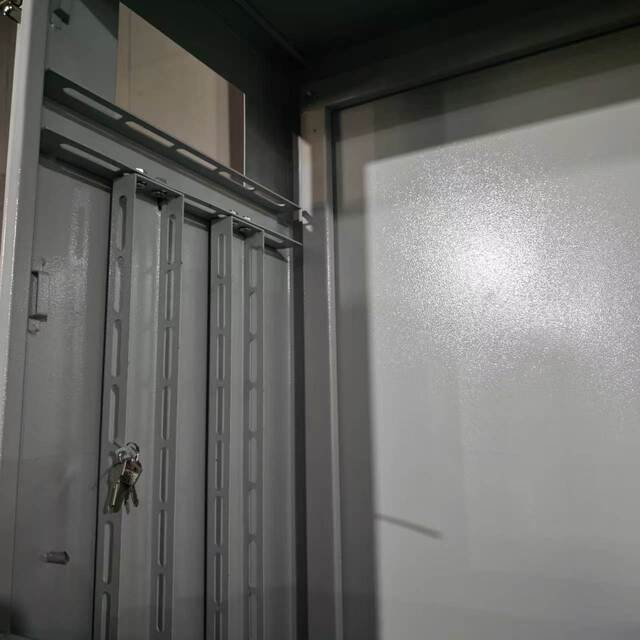

Втората истинска снимка се фокусира върху вътрешните структурни детайли на разпределителния шкаф XL-21, показвайки най-основната дизайнерска характеристика на този продукт - напълно регулируемата инсталационна система.

Инсталирайте предварително няколко комплекта регулируеми монтажни колони

Вътрешността на шкафа е предварително монтирана с множество надлъжни монтажни колони, всяка с дълги отвори. Инсталационните направляващи релси и монтажните плочи могат свободно да се регулират на височина нагоре и надолу по протежение на колоните. Това означава, че един и същ шкаф може да се адаптира гъвкаво към различни спецификации на прекъсвачи с формован корпус, контактори за променлив ток, термични релета и медни шини в съответствие с действителния план за разпределение на мощността. Независимо дали става въпрос за главен превключвател 200A или 630A и дали е многоконтурна или няколкоконтурна конфигурация, позициите за инсталиране могат да бъдат подредени според нуждите, без да е необходимо да се сменя шкафът.

Отделенията на склада са самостоятелни, като силното и слабото електричество са разделени

Зоната на инструмента и отделението за главния превключвател са разделени с метални прегради, за да се постигне отделно окабеляване за силно и слабо електричество. Този дизайн има две важни значения: Първо, електромагнитните смущения, генерирани от големия ток в главната верига, са изолирани в долното отделение и няма да повлияят на точността на измерване на инструментите и сигналните линии в горното отделение. Второ, когато проверявате главния превключвател, дръжте горната верига на инструмента изолирана, за да намалите риска от случайно докосване. Преградната дъска запазва отвори за прокарване на кабели, а в местата за преминаване на кабела са предвидени гумени защитни отвори, за да се предотврати срязване на изолационния слой.

III. Студено валцована стоманена плоча + електростатично прахово покритие: Осигурява дълготрайна защита за разпределение на мощността на закрито

Шкафът за разпределение на мощност XL-21 е изработен от висококачествена студено валцована стомана, оформена чрез интегрирано лазерно рязане и CNC огъване, с ъгли, сглобени с помощта на болтови връзки. В сравнение с напълно заварени конструкции, болтовият монтаж осигурява структурна цялост, като същевременно предлага по-голямо удобство за разглобяване, поддръжка и подмяна или надграждане на вътрешни компоненти.

Повърхността на шкафа е обработена с електростатично прахово покритие с матово сиво-бяло покритие. В сравнение с традиционното пръскане с боя, електростатичното прахово покритие предлага по-силна адхезия и превъзходна устойчивост на удар и корозия. В закрити промишлени среди – като работилници, фабрики и подстанции – той остава издръжлив при продължителна употреба без начупване или ръждясване. Матовото сиво-бяло покритие осигурява чиста, модерна естетика, която допълва стандартизирания дизайн на разпределителните помещения в различни индустриални условия.

Всеки шкаф е стандартно оборудван със заден панел с вентилационни отвори, подравнени с кръглите вентилационни отвори на вратата, за да се създаде естествен канал за въздушна конвекция. Вратата е снабдена със специална механична ключалка, а ключовете се управляват централно, за да се гарантира, че само оторизирани електротехници имат достъп до отделението на главния превключвател, предотвратявайки неоторизирано влизане.

IV. Износ за Южна Корея: Съвместим с отвъдморските индустриални стандарти за електроразпределение

Тази партида от разпределителни шкафове XL-21 е персонализирана за корейски клиент, с адаптиране на нивото на напрежение, избор на спецификация на шини и размери на шкафа, коригирани според техническите изисквания на клиента. Южнокорейският индустриален пазар за разпределение на електроенергия поставя две ключови изисквания към оборудването: първо, стандартизирана изолация на зони с високо и ниско напрежение; второ, съвместимост при вътрешна инсталация в шкафа - фабричните производствени линии често изискват корекции на конфигурациите на захранващата верига въз основа на променящите се производствени задачи и регулируема система за монтаж точно отговаря на това гъвкаво изискване.

От Китай до Южна Корея морският транспортен път е кратък и митническото освобождаване е много ефективно. Ouyue Electric предоставя стандартни експортни опаковки, пригодени за корейския пазар: фумигирани дървени щайги с персонализирано мехурчещо фолио за омекотяване и отделни отделения за шкафове и аксесоари, за да се гарантира безопасността на продукта както по време на океански превоз, така и по време на вътрешен транзит.

V. Персонализирайте вашето решение за разпределение на енергия, като започнете от XL-21

TheXL-21 токоразпределителен шкафе най-новото постижение на Ouyue Electric в областта на индустриалното електроразпределение. От регулируемата инсталационна система до структурата на разделения склад, от процеса на прахово покритие на студено валцована стоманена плоча до удобството на сглобяване и поддръжка на болтове, всеки дизайн е ориентиран към реалните сценарии на употреба.

Отнема само 7 дни за производството на готовия продукт след потвърждаване на чертежите на продукта. Независимо дали имате нужда от стандартна конфигурация или задълбочена персонализация според проектните чертежи, приветстваме ви да изпратите вашите технически изисквания. Ще ви предоставим предложения за решения и примерен график.
