Реални снимки за масово производство на външната дъждоустойчива разпределителна кутия на Ouyue Electric: Дисплей с пълен процес от корпус от ламарина до пълно сглобяване на машината

I. Корпус от ламарина: Студено валцована стоманена плоча с пластмасово покритие, осигуряващо разсейване на топлината и защита от дъжд

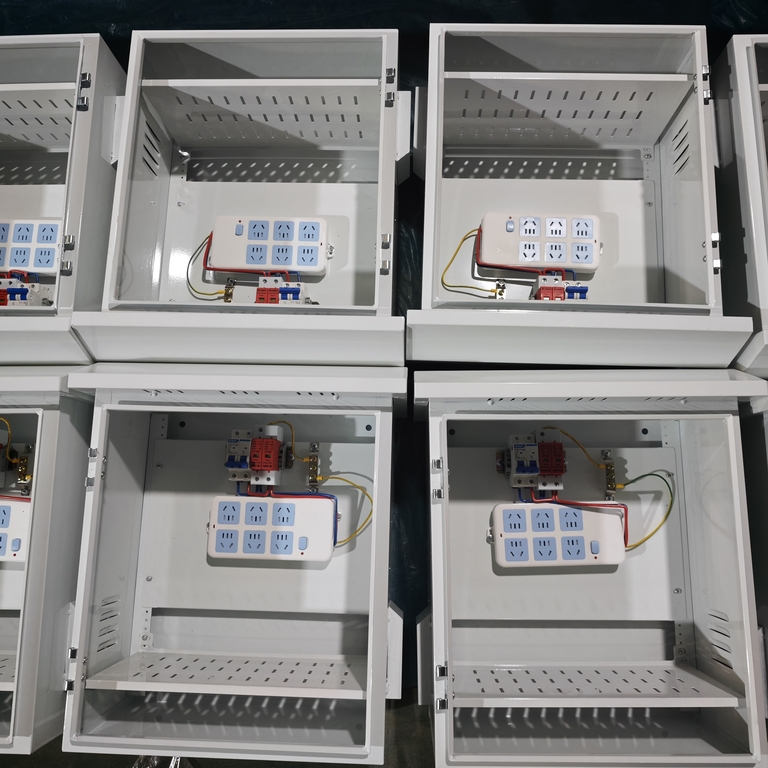

На първата истинска снимка десетки бели кутии са поставени една до друга в зоната за сглобяване на цеха. Вратичките на кутията все още не са монтирани, а детайлите на изработката на самите черупки са ясно видими. Тялото на кутията е изработено от студено валцована стоманена плоча чрез лазерно рязане и CNC огъване в едно цяло. Повърхността е обработена с фосфатиране за отстраняване на ръжда и електростатично прахово покритие. Бялото матово покритие е равномерно и фино, устойчиво на ръжда, корозия и надраскване, подходящо за продължителна употреба на открито.

Тялото на кутията е проектирано с жалузи за разсейване на топлината в три ключови позиции: има зони за отваряне на жалузите както отстрани, така и отгоре. Жалузите приемат наклонена надолу щампована структура, която не само осигурява безпрепятствения канал за въздушна конвекция, но също така предотвратява директното навлизане на дъждовна вода през отворите. Топлината, генерирана от оборудването вътре в кутията по време на работа, се осъществява чрез естествения конвекционен път на всмукване на въздух от дъното и изпускане отгоре и отстрани, контролирайки повишаването на вътрешната температура и удължавайки живота на компонентите.

Вратата на кутията е свързана с кутията чрез панта от неръждаема стомана, която се отваря и затваря плавно и не е ръждясваща. Ръбът на корпуса на вратата е запазен с монтажен жлеб за водоустойчиви уплътнителни гумени ленти, които в комбинация с EPDM уплътнителни ленти от пяна със затворени клетки постигат уплътнение за защита от дъжд и прах в междината на вратата. Ключалката на вратата използва специфична за външна употреба въртяща се ключалка с език, която може да се управлява чрез заключване, за да се предотврати неупълномощен персонал от извършване на случайни операции. Гърбът на кутията е запазен с отвори за окачване, поддържащи монтаж на стена.

Конструктивни особености	Метод на изпълнение	функция
Субстрат и покритие	Студено валцована стоманена плоча + фосфатиране + електростатично прахово покритие	Анти-ръжда и антикорозия
Жалуза за разсейване на топлината	Страничните и горните наклонени надолу жалузи са оформени чрез щамповане	Конвективно разсейване на топлината, устойчив на дъжд обратен поток
Уплътнение на тялото на вратата	EPDM водоустойчива уплътнителна гумена лента + панта от неръждаема стомана + ключалка с въртящ се език	Устойчив на дъжд и прах и се заключва за управление
Метод на инсталиране	На гърба е запазен монтажен отвор	Стенен открит монтаж

II. Подробно обяснение на вътрешната конфигурация на разпределителната кутия

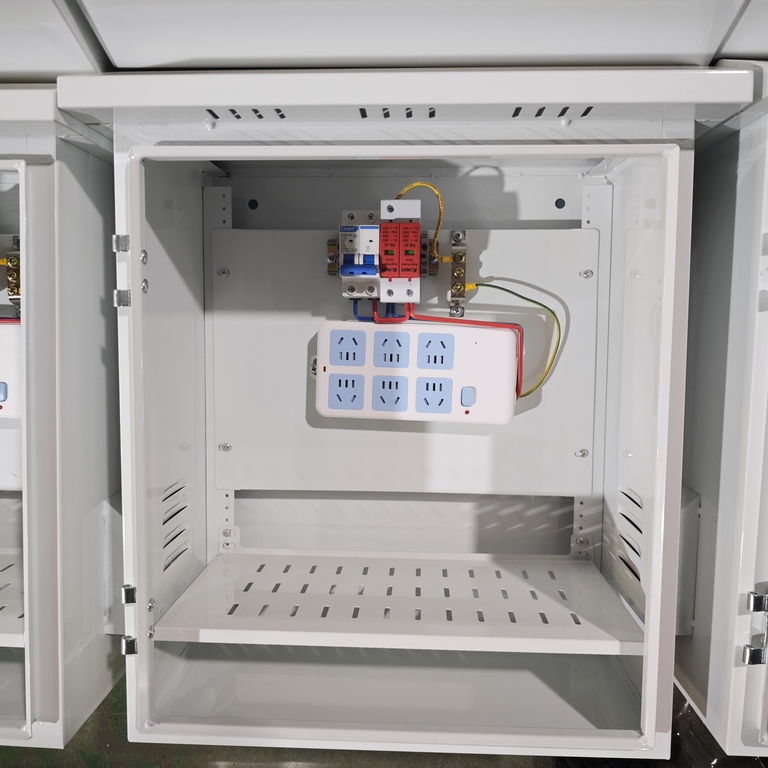

Втората реална снимка показва вътрешните детайли на външна дъждоустойчива разпределителна кутия, която е завършила електрически монтаж. Компонентите вътре в кутията са спретнато подредени в електрическа верига отгоре надолу. Големият брой инсталационни отвори, запазени на задната плоча, позволяват всеки компонент да бъде директно фиксиран с болтове, което прави разглобяването, сглобяването и окабеляването удобно и ефективно.

III. Сценарии за приложение на външни дъждоустойчиви разпределителни кутии

Theвъншна дъждоустойчива разпределителна кутияинтегрира електроразпределение, мълниезащита и захранване на оборудването и се използва широко в следните сценарии:

Външен охранителен мониторинг:Осигурете интегрирано захранване и защита за камерите, допълнителните светлини и мрежовото оборудване на стълбовете за наблюдение.

Интелигентен транспорт:Захранване на табла за управление на пътна сигнализация на кръстовища и кутии за електронно полицейско оборудване.

Комуникационни базови станции:Захранване и мълниезащита за външно оборудване на микробазови станции и ретранслаторни станции;

Интелигентна строителна площадка:Централизирана захранваща кутия за оборудване като турникети за вход и изход на строителна площадка, контрол на прах и видеонаблюдение.

IV. Пълният производствен процес на външна дъждоустойчива разпределителна кутия, от ламарина до електрически монтаж

Две реални снимки записват два ключови възела в производствения процес на външни дъждоустойчиви разпределителни кутии - широкомащабното масово производство на ламаринени корпуси и електрическия монтаж на цялата машина. Целият процес е завършен в собствената фабрика на Ouyue Electric, от рязане на листов материал, огъване и заваряване до прахово боядисване и боядисване и след това до монтаж на компоненти и фабрично тестване. Срокът за доставка е контролируем и качеството е проследимо.

Отнема само 7 дни за производството на готовия продукт след потвърждаване на чертежите на продукта. Независимо дали имате нужда от стандартна конфигурация или персонализирано електрическо решение въз основа на изискванията на проекта, ние ви приветстваме да изпратите вашите технически изисквания. Ще предоставим предложения за решения и примерен график възможно най-скоро.
