Бяла боядисана със спрей неръждаема стомана външна дъждоустойчива разпределителна кутия масово производство реални снимки: От пръскане на тялото на кутията, втвърдяване на водоустойчива гумена лента до пълен анализ на вътрешната структура

I. Корпусът на кутията е напръскан и чака сглобяването на панела на вратата

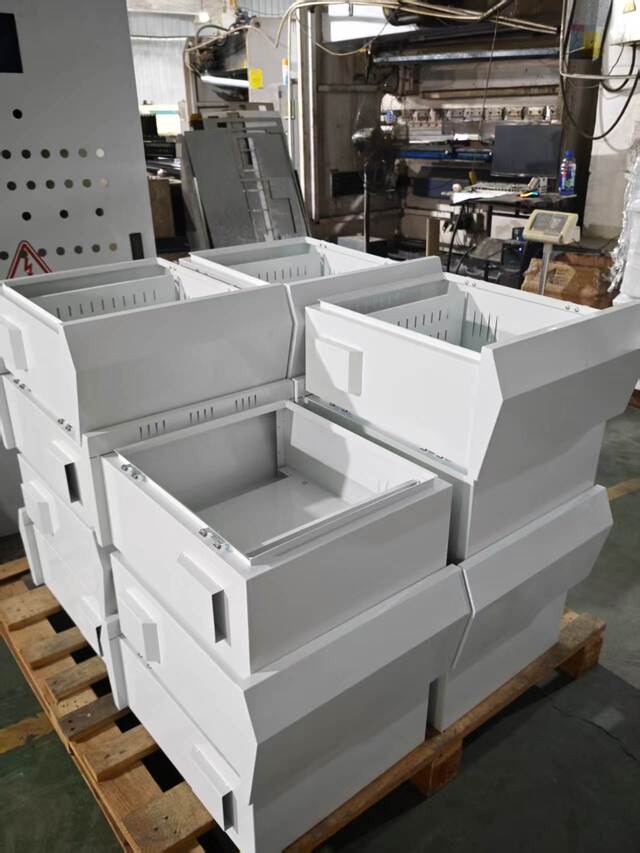

На първата истинска снимка десетки бели кутии от неръждаема стомана, които са били напръскани, са подредени слой по слой, чакайки гумените ленти на панела на вратата да се втвърдят преди окончателното сглобяване. Всяка повърхност на кутията е покрита с равномерно и фино бяло електростатично прахово покритие. Ъглите са спретнато огънати, а заваръчните шевове са гладки и пълни.

Тази партида кутии е изработена от неръждаема стомана 304 като основен материал и е покрита с електростатичен бял прах за външно приложение. Бялото покритие има практични функции при сценарии на открито - светло оцветената повърхност отразява топлинното излъчване на слънчевата светлина. При висока температура през лятото температурата на повърхността на бялата кутия може да бъде с 8-12°C по-ниска от тази на тъмносивата кутия, което помага да се намали повишаването на температурата вътре в кутията и да се удължи експлоатационният живот на компонентите. Това е и причината, поради която външните разпределителни кутии на европейския и близкоизточния пазар обикновено предпочитат бяло покритие.

II. Поставена е водоустойчивата гумена лента за панела на вратата. След втвърдяване може да се сглоби

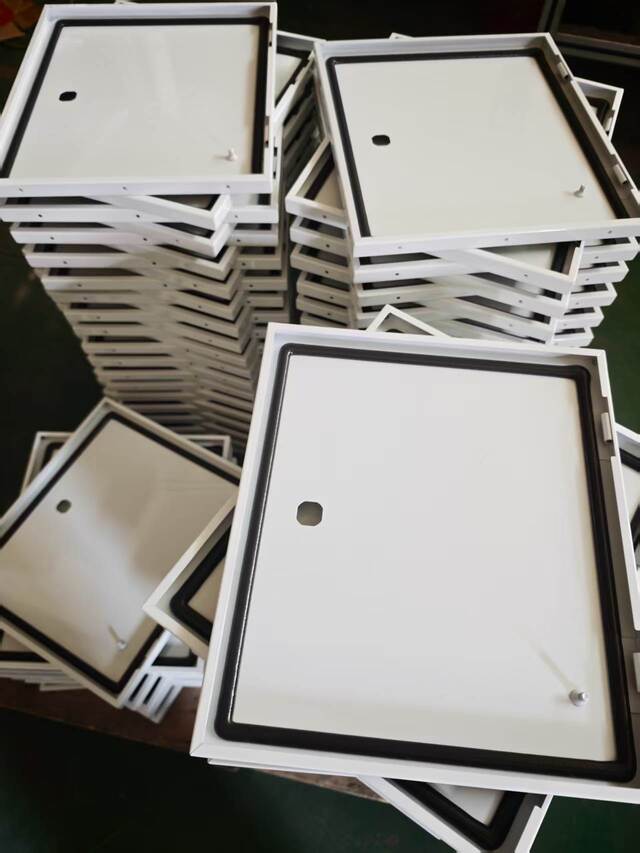

Втората снимка записва панелите на вратите, които съответстват на тази партида кутии. Панелът на вратата е завършен с бяло пръскане, а в краищата са вградени непрекъснати черни водоустойчиви гумени ленти. В момента е в етап на втвърдяване на гумената лента и стои неподвижно. Гумената лента е изработена от EPDM (етилен пропилен диен мономерен каучук) материал от пяна със затворени клетки. Той се вгражда в уплътнителния жлеб от вътрешната страна на вратата на кутията чрез специално устройство за залепване и целият кръг се запечатва без прекъсвания.

Причината за оставянето на уплътнителната лента да седи и да се втвърди след монтажа е, че веднъж вградено, лепилото на гърба на EPDM лентата се нуждае от достатъчно време, за да се свърже напълно с жлеба от неръждаема стомана, предотвратявайки последващо разслояване или изкривяване. Освен това се развива вътрешно напрежение в лентата по време на компресия и вмъкване; позволяването му да почива позволява на материала да възвърне естествената си еластичност, избягвайки неравности по повърхността, причинени от освобождаване на напрежението след сглобяване.

След като всяка партида уплътнителни ленти на панела на вратите се втвърди, инспекторите по качеството извършват произволни проверки на плоскостта на уплътняващата повърхност и консистенцията на отскока на лентата.

Преди изпращане, целите кутии се подлагат на тестване при дъжд или вземане на проби за херметичност IP65, за да се провери дали ефективността на запечатване отговаря на стандартите. EPDM разпенените уплътнителни ленти със затворени клетки, избрани от Ouyue Electric, имат дългосрочен работен температурен диапазон от -40°C до 120°C, поддържайки стабилни свойства на отскачане и уплътняване дори след години на излагане на външна слънчева светлина и дъжд.

III. Демонтаж на вътрешни конструктивни елементи на разпределителната кутия от неръждаема стомана

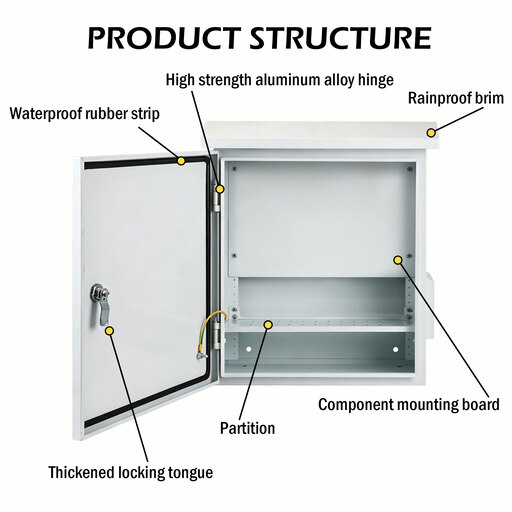

Третата снимка показва вътрешната структура на напълно сглобенВъншна разпределителна кутия от неръждаема стомана, устойчива на дъжд. Петте ключови компонента са ясно видими и разглобени елемент по елемент, както следва:

1. Ключалка с въртящ се език

Панелът на вратата е снабден с брава с език от неръждаема стомана. Когато е затворен, ключалката на езика захваща плътно заключващата плоча от вътрешната страна на рамката на вратата на кутията, за да гарантира, че панелът на вратата е плътно затворен и уплътнителната лента е притисната надолу. Сърцевината на ключалката е изработена от неръждаема стомана 304, която е устойчива на ръжда и против засядане. Според изискванията на клиента като опции могат да бъдат избрани универсални ключалки, триъгълни ключалки против кражба или ключалки с пружинно отваряне с преса, всички от които поддържат партидна персонализация.

2. Водоустойчива гумена лента

От вътрешна гледна точка може ясно да се види, че черната EPDM водоустойчива гумена лента е напълно разпределена по вътрешния кръг на панела на вратата без никакви шевове или счупвания. Когато панелът на вратата е затворен, гумената лента се притиска равномерно между панела на вратата и рамката на вратата на кутията, образувайки непрекъсната еластична уплътнителна повърхност, която предотвратява проникването на дъждовна вода, прах и влага през пролуката на вратата.

3. Дъждоустойчива периферия

Горната част на кутията е снабдена с наклонена структура на ръба, която се простира напред. Функцията на този дизайн на огъване е да насочва дъждовната вода, стичаща се надолу по стената или над кутията към зона, далеч от пролуката на вратата, предотвратявайки натрупването на вода по горния ръб на панела на вратата и проникването в уплътнителната повърхност. Периферията на шапката и основното тяло на кутията са изработени от едно и също парче дъска чрез CNC огъване и са оформени в едно парче. Няма нужда от заваряване и няма риск от изтичане на заваръчния шев.

4. Платка за монтаж на компоненти

Вътрешността на кутията е оборудвана с подвижни подвижни монтажни плочи за фиксиранепрекъсвачи, контактори, клеми и други компоненти. Монтажната плоча е изработена от поцинкована стоманена плоча или плоча от неръждаема стомана и е фиксирана към вградените шпилки на гърба на кутията с винтове. Разглобяемият дизайн означава, че клиентите могат да завършат предварителното сглобяване и окабеляването на компонентите извън кутията и след това да инсталират цялата платка в кутията, подобрявайки ефективността на инсталиране на място.

5. Преграда

Вътрешността на кутията може да бъде оборудвана с метални прегради според изискванията на клиента, разделящи вътрешното пространство на кутията на независими електрически прегради. Функциите на разделението включват: постигане на физическа изолация на вериги с различни нива на напрежение, разделяне на главната верига от управляващата верига или осигуряване на независимо екраниращо пространство за специфични компоненти. Преградата е фиксирана към преградната скоба вътре в кутията чрез винтове и нейната позиция може да се регулира гъвкаво според чертежите на клиента.

IV. С реални производствени линии ви каним да проверите качеството

Независимо дали имате нужда от стандартна външна разпределителна кутия, устойчива на дъжд, или нестандартна кутия, дълбоко персонализирана според чертежите на проекта, Ouyue Electric може да достави разпределителна кутия от неръждаема стомана, която може да издържи теста за използване на открито с производствените възможности и стандартите за контрол на качеството на фабриката източник.

Отнема само 7 дни за производството на готовия продукт след потвърждаване на чертежите на продукта.Добре дошли, за да изпратите вашите технически изисквания или спецификации на кутията. Ще предоставим предложения за решения и примерен график възможно най-скоро.
