Пустинната фотоволтаична лудост идва. Може ли вашата разпределителна кутия да издържи? Персонализирано ръководство за устойчиви на висока температура разпределителни кутии от неръждаема стомана

I. Възможности в Близкия изток: Фотоволтаичният пазар за трилиони юани освобождава огромно търсене на фотоволтаични шкафове

Саудитска Арабия и Обединените арабски емирства насърчават енергийната трансформация с безпрецедентна скорост, а Близкият изток се превръща в „златен пазар“ за китайското енергийно оборудване, за да стане глобално. Според данни от индустриални изложения, Саудитска Арабия планира да инвестира 100 милиарда щатски долара в производството на възобновяема енергия до 2030 г., като целта е да увеличи дела на възобновяемата енергия до 50% до 2030 г.

Обединените арабски емирства планират значително да увеличат дела на чистата енергия до 2030 г. и да инвестират над 60 милиарда щатски долара в изграждането и модернизацията на електроенергийната инфраструктура през следващите пет години.

Два супер проекта се превърнаха в основните двигатели на фотоволтаичния бум в Близкия изток. Единият е проектът за зелен водород NEOM (Future New City) в Саудитска Арабия. Този проект изгражда фотоволтаична електроцентрала с мощност 2,2 GW, вятърна ферма с мощност 1,65 GW и система за съхранение на батерии с мощност 400 MWh. Това е най-големият проект за зелен водород в света.

Другият е слънчевият парк Мохамед бин Рашид в Дубай. Като най-големият единичен соларен парк в света, неговата шеста фаза от 1800 MW е на път да бъде пусната в експлоатация, а седмата фаза от 2000 MW фотоволтаична система с 1400 MW система за съхранение на енергия е започнала процеса на наддаване. Общата планирана инсталирана мощност е 7260 MW, с инвестиция от 13,6 милиарда щатски долара.

В този кръг от строителен бум, ясният сигнал за обществени поръчки заслужава внимание: Когато главните изпълнители на EPC в Саудитска Арабия и Обединените арабски емирства избират доставчици на оборудване, устойчивите на пясък разпределителни шкафове и външни корпуси от неръждаема стомана са изброени като горещи точки на търсенето и от тях се изисква да имат ниво на защита IP55 или по-високо и да бъдат проверени за работа в среда от 50 ℃.

II. Двойните убийци на пустинния климат: пясъчна инвазия и високотемпературно стареене

Обикновеннеръждаема стоманаилижелезни разпределителни кутииработят добре в региони с умерен климат. Въпреки това, веднъж поставени в пустините на Близкия изток, те веднага се изправят пред две фатални предизвикателства:

Първо предизвикателство: пясък и прах

В пустинните райони годишният брой дни с пясък и прах надхвърля 100, а пренасяните пясъчни частици имат размер от 0,1 до 0,5 mm, което е достатъчно за проникване в обикновени запечатани конструкции.

След като пясъкът и прахът попаднат в кутията, те се натрупват върху повърхността на печатната платка, създавайки риск от късо съединение. Прилепването към повърхността на радиатора намалява ефективността на разсейване на топлината с повече от 30%. Дългосрочното износване може също да причини напукване на уплътнителната лента, създавайки порочен кръг.

Предизвикателство две: Висока температура

При екстремно високите температури през лятото в Близкия изток температурата на повърхността на кутията може да достигне 75-80°C при пряка слънчева светлина. Ако конструкцията на кутията за разсейване на топлината е недостатъчна, вътрешната температура може лесно да надхвърли 60°C, далеч надхвърляйки оптималния работен диапазон от 40-55°C за повечето електрически компоненти. При високотемпературно изпичане обикновените гумени уплътнителни ленти остаряват и се втвърдяват с ускорена скорост, а електростатичното прахово покритие постепенно губи блясъка си и се праши.

Защитната способност на тялото на кутията се разпада с времето. По-сериозното е, че температурната разлика между деня и нощта може да достигне 30°C. Поради разликата в коефициента на топлинно разширение се генерира напрежение между тялото на металната кутия и вътрешните компоненти. След продължително повторение може да доведе до напукване на заваръчния шев и разхлабване на болта.

III. Пет персонализирани решения за разпределителната кутия от неръждаема стомана от пустинен клас на Ouyue Electric

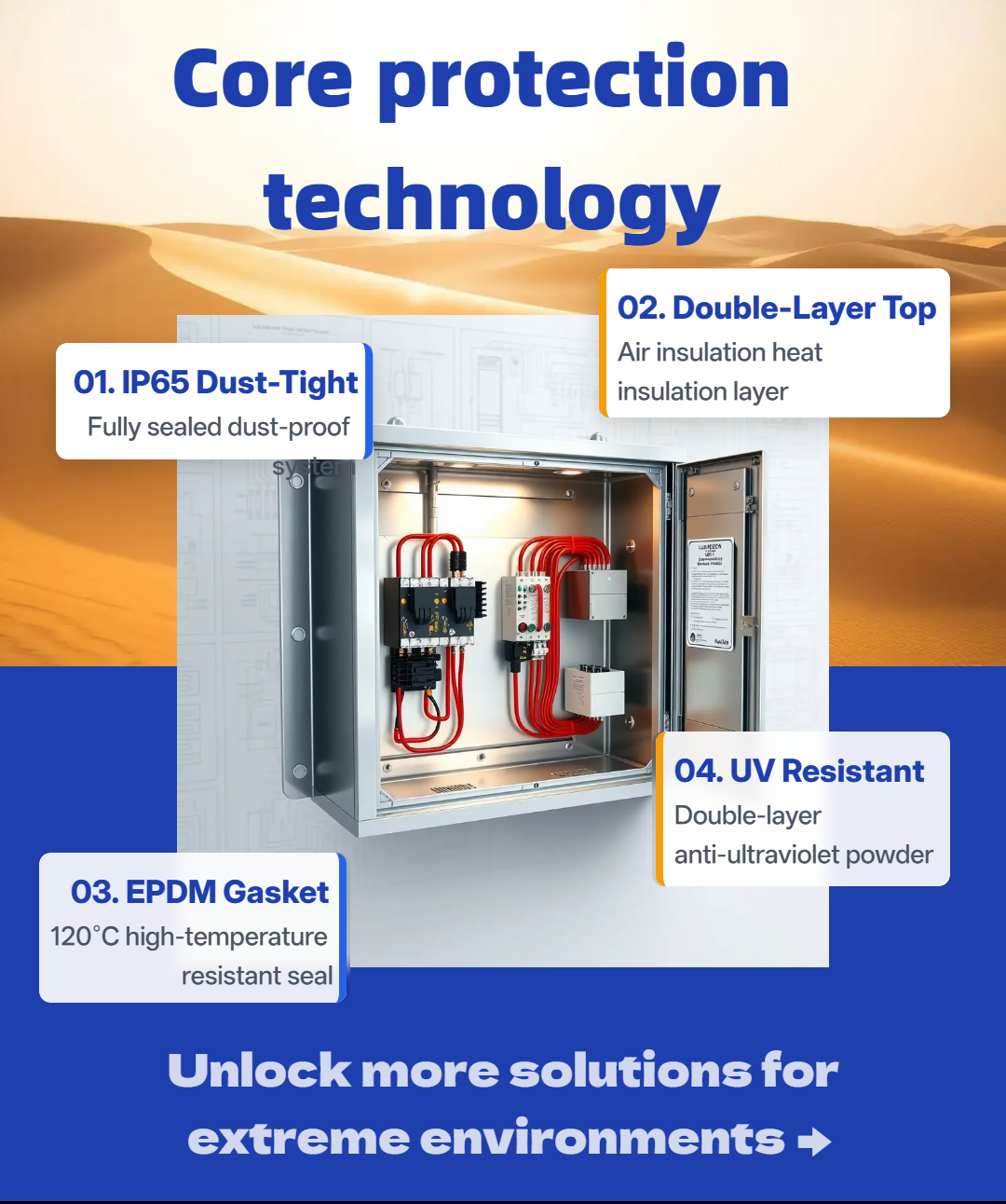

В отговор на специалните изисквания на пазара в Близкия изток, Ouyue Electric разработи цялостно персонализирано решение за разпределителни кутии от неръждаема стомана на ниво пустиня от пет измерения: защита, топлоизолация, уплътняване, покритие и тестване.

1. IP65 прахоустойчива структура

Фотоволтаичният проект в Близкия изток изисква защита от IP55 или по-висока, докато Ouyue Electric директно сравнява стандарта IP65. Съгласно IEC 60529, IP6X означава пълна прахоустойчивост - кутията се поставя в кутия за пясък и прах под отрицателно налягане за тестване. След отваряне на капака за проверка не трябва да влиза прах във вътрешността.

По отношение на пътя на изпълнение, ние възприемаме защитна линия с тройно уплътнение: уплътнителна лента от разпенен EPDM със затворени клетки е вградена между панела на вратата и корпуса на кутията, за да образува първата непрекъсната уплътнителна повърхност; Всички закрепващи винтове са оборудвани с шайби от неръждаема стомана и гумени О-пръстени. Входните и изходните отвори приемат двуслойни кабелни уплътнителни съединения.

Практиката на фотоволтаичните електроцентрали в околната среда на Гоби показва, че схемата за използване на лабиринтни уплътнителни уплътнения в комбинация с уплътнения от силиконов каучук може да намали пропускливостта на пясък и прах с 90%. Дизайнът на уплътнението на Ouyue Electric е надграден на тази основа до пълен уплътнителен жлеб от неръждаема стомана + EPDM уплътнителна лента с непрекъснато разпенване, която има повече предимства по отношение на живота на уплътнението и устойчивостта на температура.

2. Двуслоен горен капак за топлоизолация

За кутиите, които са изцяло изложени на жаркото слънце, ние добавяме окачен горен капак на сенника над основната кутия, образувайки 50 mm въздушен изолационен слой между горния капак и горната повърхност на кутията. Този дизайн се отнася до зрялото решение за пасивна изолация в индустрията - блокиране на директната проводимост на топлина от слънчева радиация към вътрешността на кутията чрез двуслойна структура.

Измерените данни показват, че при условия на околна температура от 45°C и интензитет на слънчевата светлина от 1000W/m², вътрешната температура на разпределителната кутия от неръждаема стомана, оборудвана с двуслоен горен капак, може да бъде намалена с 6-10°C в сравнение с еднослоен горен капак и изобщо не е необходима допълнителна консумация на енергия.

3. Уплътнителни ленти, устойчиви на висока температура

Обикновените гумени уплътнителни ленти, когато се пекат непрекъснато над 80°C, ще се втвърдят, напукат и ще претърпят постоянна деформация при натиск в рамките на 3 до 6 месеца, което ще доведе до неуспешно уплътняване. Ouyue Electric избира EPDM (етилен пропилей диен мономер) уплътняващи ленти със затворени клетки, които могат да издържат на дълготрайна температура до 120°C и краткотрайна пикова температура до 150°C.

Водещи доставчици на уплътнителни материали в индустрията са потвърдили, че висококачественият силиконов каучук и уплътнителните ленти от EPDM могат да поддържат отлична устойчивост и компресионно уплътняване в сложни външни среди, като гарантират реализирането на нива на защита IP67 и по-високи.

В допълнение, напречното сечение на уплътнителната лента има D-образен дизайн, като степента на компресия се контролира от 30% до 40%. Това не само осигурява достатъчно уплътняващо налягане, но също така оставя еластична граница за справяне със студени и горещи цикли.

4. Устойчиво на висока температура двуслойно пръскане

Въпреки че самата неръждаема стомана 304 е устойчива на корозия, под двойното въздействие на силните ултравиолетови лъчи и високите температури в Близкия изток, повърхността на голата плоча все пак ще се окисли и обезцвети бързо. Възприемаме процес на двуслойно електростатично прахово пръскане: основният прах осигурява адхезия и антикорозия за основата, докато брашното предлага устойчивост на атмосферни влияния и персонализирани цветове.

Дебелината на всеки слой филм е строго контролирана в рамките на 60-90 μm. Индустриалната практика показва, че пръскането на прах от 80-120 μm на открито може ефективно да устои на външната ерозия.

За Iron разпределителната кутия двуслойното пръскане е още по-важно - преди пръскането се извършва фосфатиране на основата на цинк, комбинирано с епоксидно-полиестерен прах за външно приложение. Тестът със солен спрей може да достигне повече от 500 часа, отговаряйки на изискванията за износ.

5. Данните от доклада от експерименталния тест доказват

Ouyue Electric предоставя следните доклади от тестове или поддръжка за всеки продукт на пустинно ниво.

IV. CE/IP65 двойна сертификация: Техническият пропуск за износ в Близкия изток

EPC проектите в Саудитска Арабия и Обединените арабски емирства като цяло приемат китайските стандарти (GB), но все още има ясни изисквания за CE сертификация и нива на защита. Разпределителната кутия от неръждаема стомана на Ouyue Electric е преминала CE сертификация и тест за степен на защита IP65.

Продуктът е в съответствие със стандарта за защита на корпуса IEC 60529 и отговаря на изискването за минимален праг на "IP55 или по-висока степен на защита" за EPC главни изпълнители в близкоизточния фотоволтаичен проект.

V. Отворете вашата персонализация на разпределителната кутия на ниво пустиня с чертежи

Независимо дали участвате в съвпадението на оборудването за широкомащабни фотоволтаични проекти в Близкия изток като NEOM в Саудитска Арабия и MBR Solar Park в Дубай, или запазвате устойчиви на висока температура и устойчиви на пясък продукти в кутии за пазара в Близкия изток, Ouyue Electric може да предостави пълна гама от персонализирани услуги от избор на материал, структурен дизайн до поддръжка за сертифициране CE/IP65.

Отнема само 7 дни за производството на готовия продукт след потвърждаване на чертежите на продукта. Добре дошли да изпратите вашите технически изисквания или спецификации на кутията за пустинния проект. Ние ще ви предоставим цялостно решение, включително проверка на нивото на защита, избор на устойчив на висока температура материал и бързо планиране на проби, за да ви помогнем успешно да осигурите поръчки в Близкия изток.
