Сезон на гръмотевични бури на открито разпределителна кутия как да защитите от мълния? Анализ на дизайна на заземена медна шина и защита от пренапрежение на разпределителна кутия от неръждаема стомана

I. ударите на мълния не само разцепват покрива - защо външните разпределителни кутии се нуждаят от мълниезащита?

Когато мълния удари сграда или съседна земя, моментният ток може да достигне величини, вариращи от десетки килоампери до стотици килоампери. Този голям токов импулс застрашава външните разпределителни кутии по два основни пътя:

1. Директен удар на мълния: Светкавицата засяга директно разпределителната кутия или свързаните кабели. Въпреки че вероятността за този сценарий е ниска, след като се случи, вътрешното оборудване на разпределителната кутия е почти напълно унищожено моментално.

2. Индуциран удар от мълния и пренапрежение в електрическата мрежа: Много по-често срещан сценарий възниква, когато мълния удари отдалечена електропроводна линия или комуникационен кабел, генерирайки свръхнапрежение, което се разпространява по протежение на проводника към разпределителната кутия; алтернативно, удар от мълния в съседна земя предизвиква пренапрежение на входящите и изходящите кабели на разпределителната кутия чрез интензивни електромагнитни импулси. Това „индиректно предадено“ напрежение на удар може да достигне няколко хиляди волта, което далеч надвишава издържаното напрежение на конвенционалните електронни компоненти, пробивайки платки и изгаряйки захранващите модули моментално.

В сценарии на приложение, включително разпределителни кутии за наблюдение на сигурността на открито, разпределителни кутии за зарядни станции и разпределителни кутии за комуникационни базови станции, вътрешното оборудване има висока стойност на активите и строги изисквания за непрекъснато захранване. Следователно мълниезащитата не е незадължителна спомагателна функция, а задължително изискване за проектиране.

II.Заземителната система на разпределителна кутия от неръждаема стомана -- основата на мълниезащитата

Разпределителната кутия от неръждаема стомана служи като aкритична връзка в системите за мълниезащита и заземяване, със своята сърцевина компоненти, описани както следва:

1. Заземяваща медна шина: Конвергентният възел за всички защитни заземителни проводници

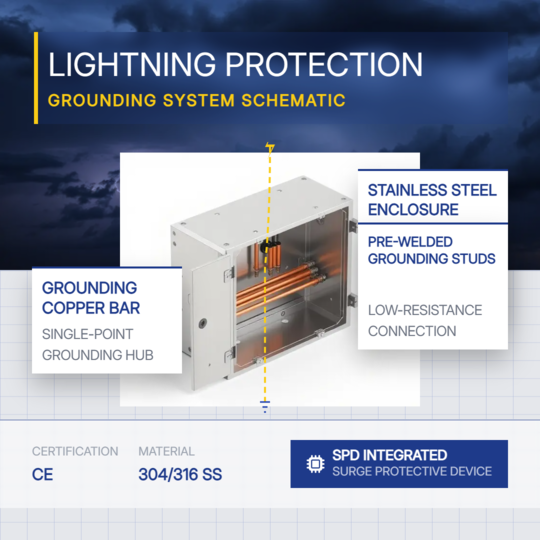

Заземителната медна шина, монтирана вътре в разпределителната кутия е ядрото на цялостната система за заземяване на кутията. The специален заземителен проводник на мълниеприемника, заземителният проводник на кутия и защитните заземителни проводници на цялото свързано оборудване всички се събират в това кръстовище, преди да бъдат свързани към заземителната мрежа чрез главния заземяващ проводник. Тази медна лента е изработена от месинг, който предлага отлична електропроводимост и устойчивост на корозия. Сравнено с поцинковани железни пръти, месинговите пръти не корозират след дългосрочно обслужване, и контактното им съпротивление остава стабилно, без да се увеличава с времето.

Ключовата функционална стойност на заземяването медната шина в мълниезащитните системи е подравнена с принцип на "едноточково заземяване": защитно заземяване на цялото оборудване се събират на едно и също място, което предотвратява вторична повреда на оборудването причинени от потенциални разлики, предизвикани от множество разпръснати точки на заземяване. По време на мигновено разреждане на ток на мълния, краткотраен висок потенциал ще се образува върху заземяващата медна шина. Въпреки това, ако загражденията и сигналните заземявания на цялото свързано оборудване са електрически еквипотенциални свързан към тази медна шина, няма да се генерира опасна потенциална разлика между различни части на оборудването.

2. Кутия от неръждаема стомана: присъщо еквипотенциално тяло

Корпусът на кутията от неръждаема стомана 304 е електрически проводим като интегрирана структура. След като кутията е надеждна свързан към заземяващата медна шина, цялата кутия образува еквипотенциал тяло с ефект на Фарадеева клетка. Дори ако външното електромагнитно поле промени драстично, електромагнитната среда вътре в кутията остава относително стабилен. Корпусът на кутията също осигурява известна степен на екраниране и затихване за вътрешни електромагнитни импулси. Междувременно, еквипотенциално свързаното кутия гарантира, че оперативният персонал няма да го направи страдат от опасност от токов удар [в случай на повреда в изолацията на системата].

III. Проверка преди дъждовна буря -Три въпроса относно мълниезащитната система за външно разпределение кутии

За външни разпределителни кутии вече са поставени в експлоатация, се препоръчва персоналът за експлоатация и поддръжка завършете следните проверки преди пристигането на гръмотевичната буря период с висок риск:

1. Визуална проверка на заземяването връзки:

Проверете дали всички клеми на заземителната медна шина са надеждно закрепен, дали изолационният слой на заземяващия проводник е такъв непокътнати и дали повърхността на медната шина има силно окисление или ръжда. Ако се установи разхлабване, затегнете го незабавно; ако има корозия открит, незабавно сменете съответния компонент.

2. Съпротивление на заземяване измерване:

 Използвайте специализиран тестер за съпротивление на заземяване, за да измерите съпротивление на заземяване на главния заземяващ електрод на разпределителната кутия. Ако измерената стойност надвишава 10 ома, проверете заземителния електрод за корозия, счупване или проверете дали околната почва е прекалено суха. Добавете допълнителни заземителни електроди или нанесете средство за намаляване на съпротивлението необходими.

3.Проверка на състоянието на SPD:

Повечето SPD са оборудвани с прозорец за индикатор за състояние, където зеленото показва нормално работа и червеното показва повреда, изискваща подмяна. SPDs ще постепенно разграждат след поемане на множество пренапрежения. Когато прозорецът на състоянието стане червен, той показва, че вътрешният варистор е повреден и трябва да бъде заменен в a своевременно; в противен случай функцията за мълниезащита няма да успее работят нормално.

IV:OUYUE Electrical осигурява бързо персонализиране на външни дъждоустойчиви разпределителни кутии

Надеждно решение за мълниезащита за външни разпределителни кутии произхожда от стандартизирано структурно ниво дизайн на корпуса, обхващащ еквипотенциалната връзка от заземителна медна шина към корпуса от неръждаема стомана, както и пътеката от предварително монтираните заземителни винтове до монтажната основа на SPD. Ouyue Разпределителните кутии от неръждаема стомана на Electric са оборудвани със структурирана фабрична система за заземяване, осигуряваща стандартизирана и надеждна основа платформа за мълниезащитна конструкция, ежедневна работа и поддръжка за крайни потребители.

 След потвърждаване на чертежите на продукта, готовите продукти могат да бъдат доставени за разпространение в рамките на 7 календарни дни. Независимо дали имате нужда от стандартна конфигурация или дълбоко персонализирана светкавица решение за защита, моля, изпратете вашите технически спецификации и ние ще го направим незабавно ще ви предоставим препоръки за решение и примерна продукция времева линия.
